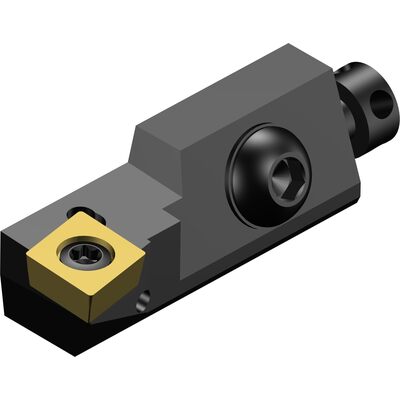

CoroTurn® 107 Einbauhalter zum Drehen

Artikel-Nr.: SCFCR 10CA-09

168,- €
156,24 € zzgl. MwSt. / pro Stück
Sie sparen: 11,76 € (7%)
ab Lager lieferbar, Zwischenverkauf vorbehalten
Funktionsdarstellung /Anstellwinkel

Produktbeschreibung

Einbauhalter für positive Drehwendeplatten mit 7° Freiwinkel
  • Schraubspann-System für CoroTurn 107 Drehwendeplatten


Technische Daten


Bearbeitungsart: Drehen
Schafthöhe [H] (mm): 15
Passender Wendeschneidplattentyp: CCMT 09T308
Adapterschnittstelle Maschinenrichtung [ADINTMS]: Cartridge (ISO5611) -right hand: 10CA
Schaftbreite (mm) [B): 11
Kühlschmierstoffaustritt [CXSC]: 0: no coolant exit
Bohrungsdurchmesser 1, min. (mm) [DMIN1]: 40
EAN [EAN]: 12026674
Funktionshöhe (mm) [HF]: 10
Einstellwinkel (deg): 90
Funktionslänge (mm) [LF]: 50
Maximale Kraglänge (mm) [OHX]: 50
Bestellnummer [ORDCODE]: SCFCR 10CA-09
Produktfamilie [PRODFAM]: 1053
Hauptschneidenwinkel (deg) [PSIR]: 0
Drehmoment (Nm) [TQ]: 3 Nm
Funktionsbreite (mm) [WF]: 14
Masse (Gewicht) (kg) [WT]: 41 g
Zentrierhilfe(Easyfix): Nein
Außen/Innen: Innen
Kupplungsgröße maschinenseitig [DCON]: 10CA rechts
Schneidrichtung: R
